专利名称：上转换复合纳米材料及其制备方法、应用

专利号＼申请号：2014103315380

注 册 地：中国

专利类型：发明

专利领域：化学

联 系 人：温建梅
联系方式：020-38743199
简介说明：
当前权利人：华南师范大学

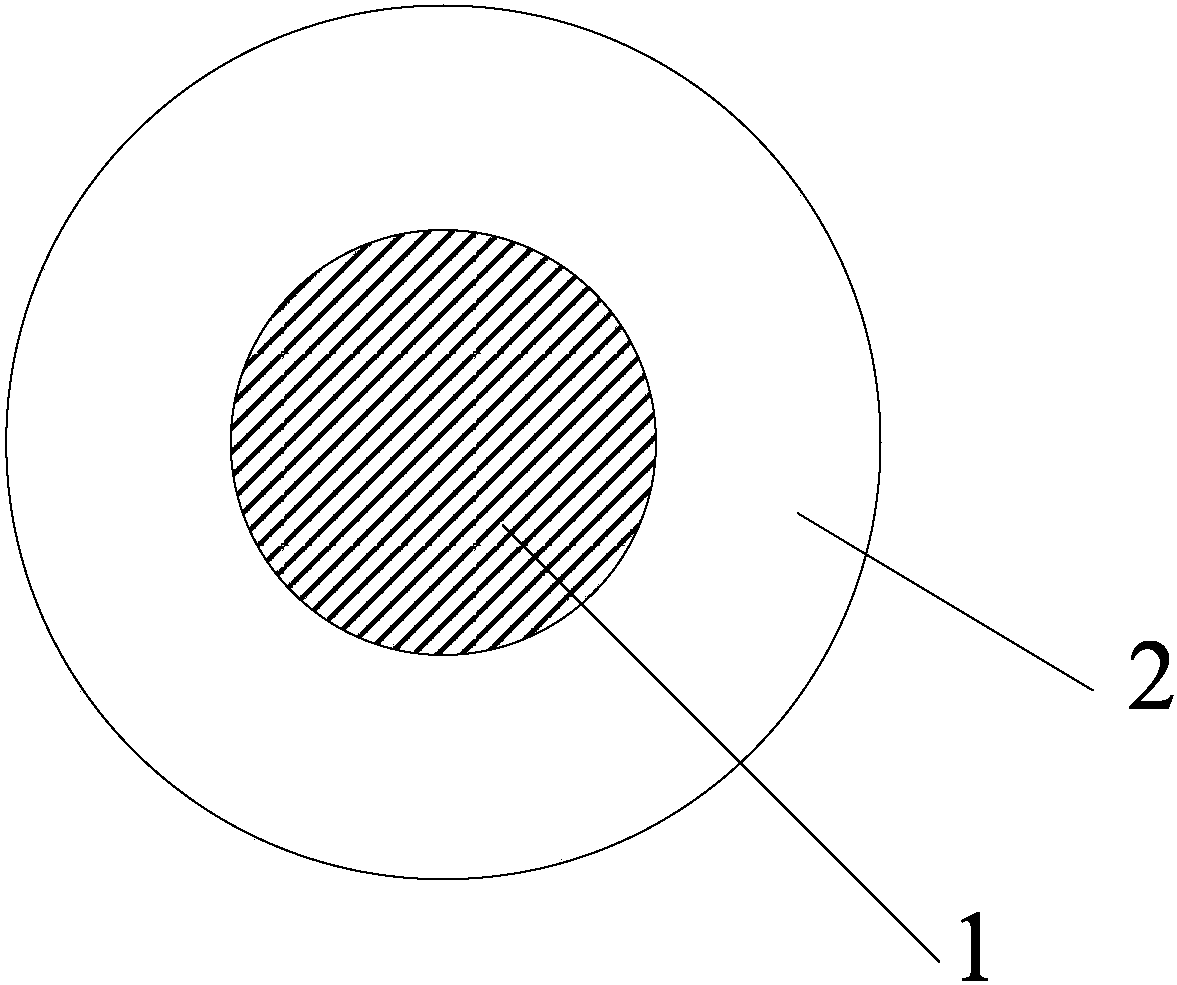

本发明公开了一种上转换复合纳米材料及其制备方法、应用，该纳米材料为核壳结构，其中包括合成Nd3+掺杂的800nm激光激发的具有发热效应的纳米颗粒，再在外层包覆上转换发光的纳米壳层，中间根据外层材料的不同可加隔离层，以及为增强发光强度可在发光层外加一壳层。合成此纳米颗粒的方法简单，易于操作，可控性强，且通过控制原料的用量合成不同粒径的颗粒。该方法合成的纳米颗粒，将材料独立的光热效应和上转换发光效应集于一体，可应用在制备诊断肿瘤制剂、制备温度探测试剂、制备治疗肿瘤药物、生物成像。

专利名称：用于锂离子电池的阻燃电解液及其制备方法与应用

专利号＼申请号：2009101936342

注 册 地：中国

专利类型：发明

专利领域：化学

联 系 人：温建梅
联系方式：020-38743199
简介说明：
当前权利人：华南师范大学

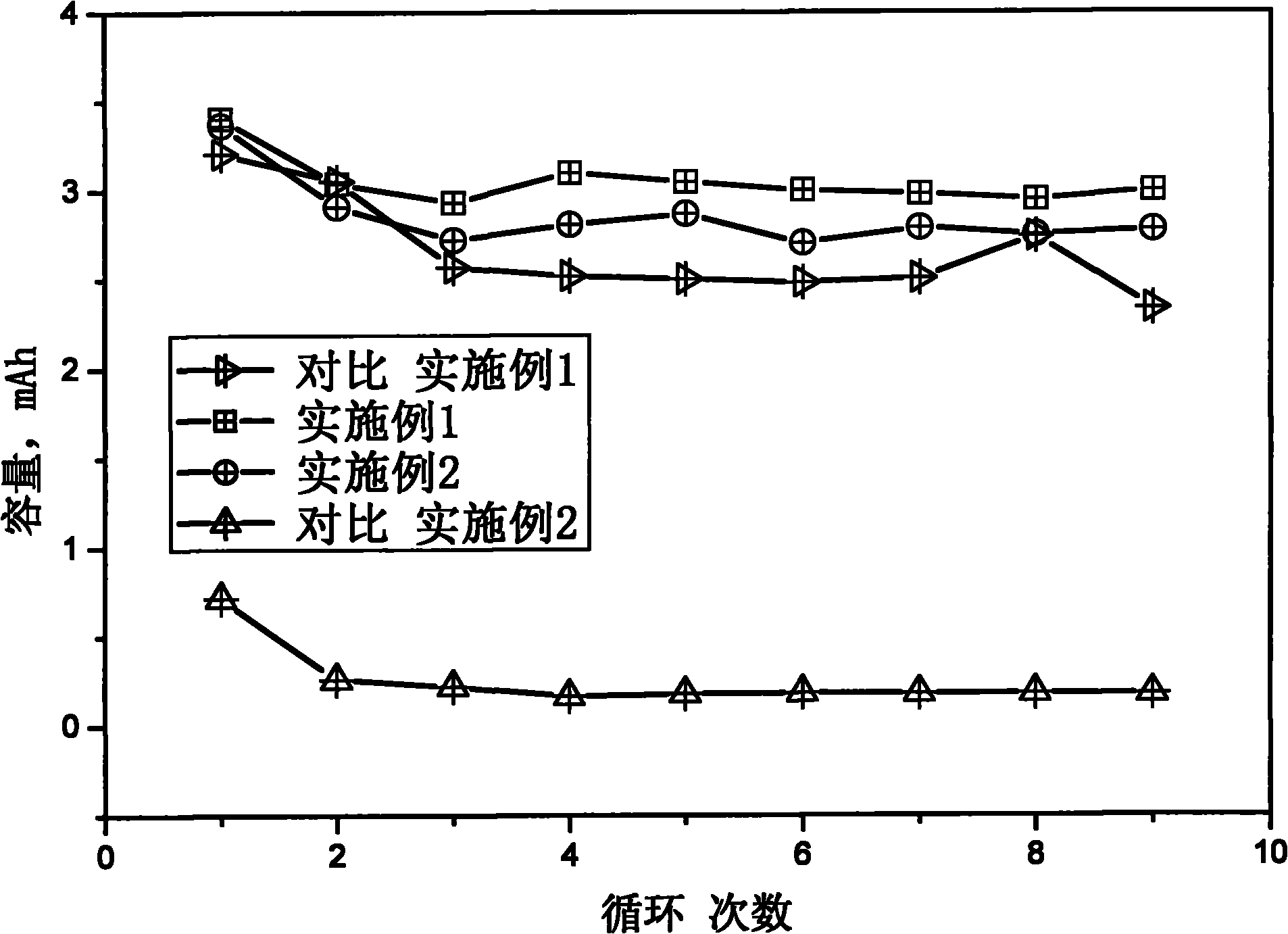

本发明公开了一种用于锂离子电池的阻燃电解液及其制备方法与应用。本发明将环状碳酸酯、链状碳酸酯和二甲氧基甲基磷酸酯按体积比1∶1∶(0.35～0.5)混合，纯化后再加入锂盐，浓度为0.8～1.2mol/L，接着加入相当于锂盐质量5～10％的双乙酸硼酸锂，得到用于锂离子电池的阻燃电解液。本发明所述的阻燃电解液不燃烧、不起火，可以有效提高锂离子电池的安全性能；而且其热稳定显著提高，在高温85℃储能3个月以上电解液不变色、不沉淀析出。应用本发明所述的阻燃电解液制备的锂离子电池的初始放电容量、循环性能和电导率与由标准电解液制备得到的锂离子电池的性能相当。本发明所述阻燃电解液成本较低，具有很好的应用前景。

专利名称：一种铕/铋共掺型CaWO4红色荧光粉的制备方法

专利号＼申请号：2014102640642

注 册 地：中国

专利类型：发明

专利领域：化学

联 系 人：温建梅
联系方式：020-38743199
简介说明：
当前权利人：华南师范大学

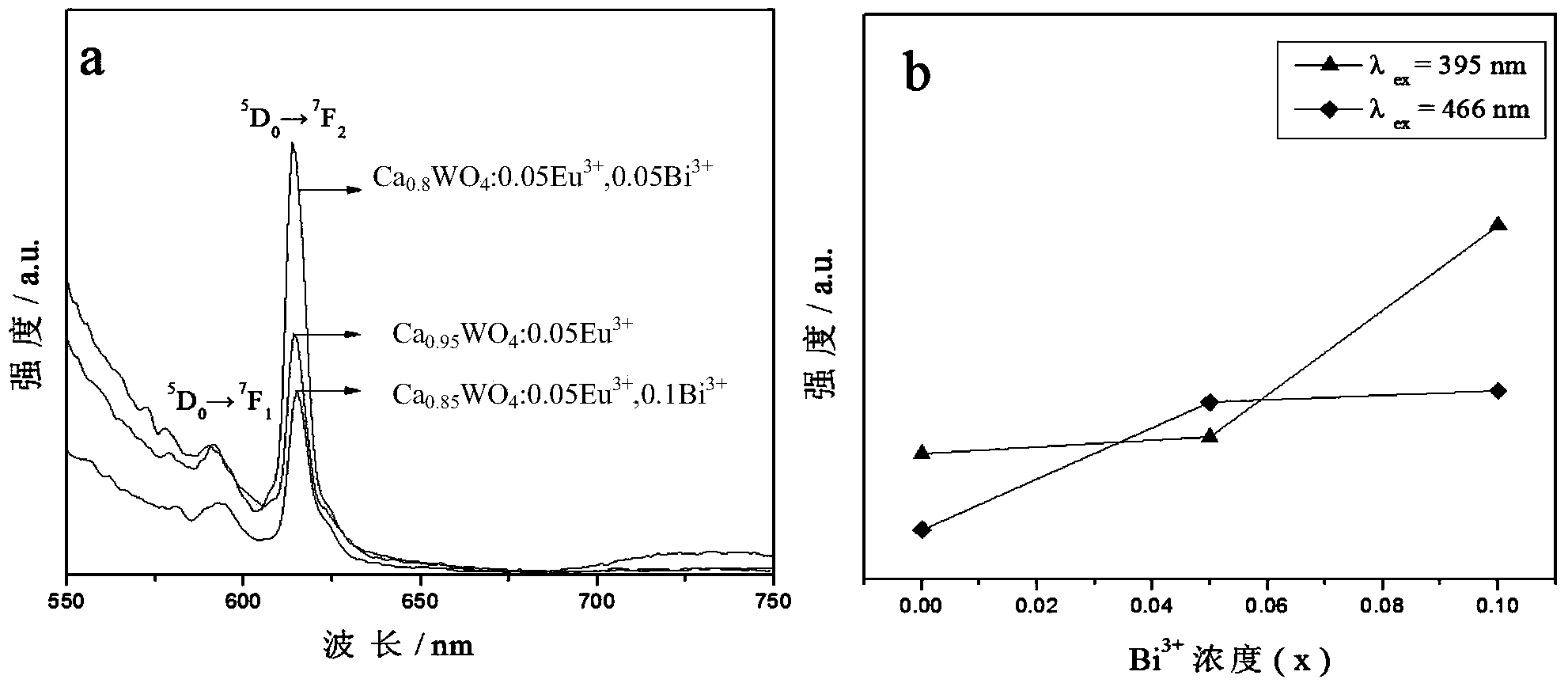

本发明属于无机发光材料领域，公开了一种铕/铋共掺型CaWO4红色荧光粉的制备方法。包括以下步骤：按照化学计量比称取Ca(NO3)2·4H2O，Bi(NO3)3·5H2O，Eu2O3和Na2WO4·2H2O；然后配置硝酸钙溶液，硝酸铋溶液以及硝酸铕溶液并将三溶液混匀，得到溶液A；配置钨酸钠溶液，在搅拌的条件下，将钨酸钠溶液缓慢滴入溶液A中，调节溶液pH，得到白色悬浊液；再将白色悬浊液倒入反应容器中，加入去离子水，将反应容器置于超声辅助微波反应器中进行反应，最后将反应后的液体离心，洗涤，干燥，得到铕/铋共掺型CaWO4红色荧光粉。该法制备简单，节能环保，反应条件温和，制备的产品粒度分布均匀。
