导读：随着宽带隙半导体的发展、封装技术的逐步改善以及应用领域的逐步扩展，近些年紫外LED发展的势头越来越猛，取代传统紫外光源已势不可挡。国内外半导体、电子、电器等公司相继开展紫外LED领域的专利布局，开拓紫外LED市场。本文对全球紫外LED相关专利的发展状况进行分析，以供大家参考，希望能够有所启示。

1 紫外LED应用简介

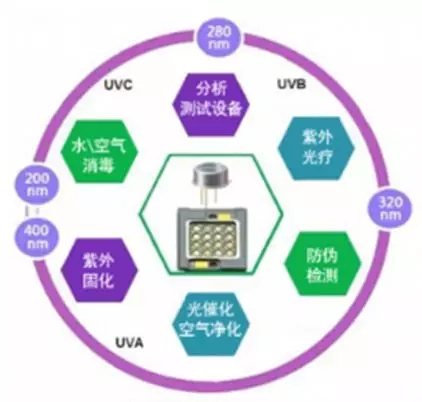

图1 紫外LED用途示意图

　　紫外LED（Light-Emitting Diode）是指发光中心波长在400nm以下的LED，通常将发光波长大于380nm时称为近紫外LED，短于300nm时称为深紫外LED。根据紫外LED的不同发光波段，紫外LED具有广泛的应用。

　　UVA波段（波长320～420nm，又称为长波黑斑效应紫外线 ）的紫外LED主要涉及到的应用市场是固化和商业照明领域，因其显色特点可使白色的衣物看起来更为洁白。UVB波段（波长275～320nm，又称为中波红斑效应紫外线 ）和UVC波段（波长200～275nm，又称为短波灭菌紫外线）主要应用于杀菌、消毒以及医学光照疗法等领域，其中UVB是以医疗为主，UVC则是杀菌消毒。

　　总体而言，紫外LED可应用于纸钞识别、光树脂硬化、捕虫、印刷、杀菌、消毒等生物医疗、防伪鉴定、空气净化、数据存储以及军事航空、照明灯多个领域，具有良好的市场前景。

2 紫外LED申请趋势

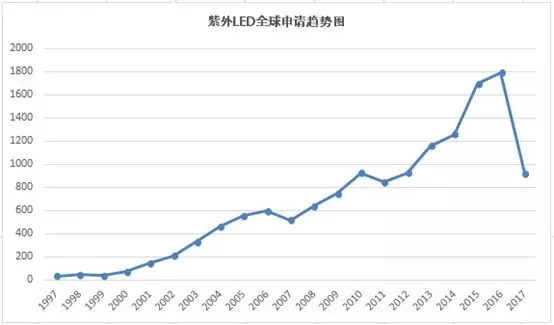

图2 紫外LED全球专利申请趋势图

　　图2显示了紫外LED近20年全球专利申请趋势情况，可以看出2005年至2006年间，紫外LED的相关专利申请量呈现出了一个小高峰，2009年至2011年间，又呈现出了一个小高峰，而从2012年至2016年呈现出了一个较陡的持续上涨的阶段，紫外LED的申请量大体呈现出一个持续上涨的阶段，这也和近十年宽带隙半导体材料的发展突破情况，以及封装技术的改善所带来的应用领域扩大所带来的申请量增加情况相符。

3 紫外LED竞争者分析

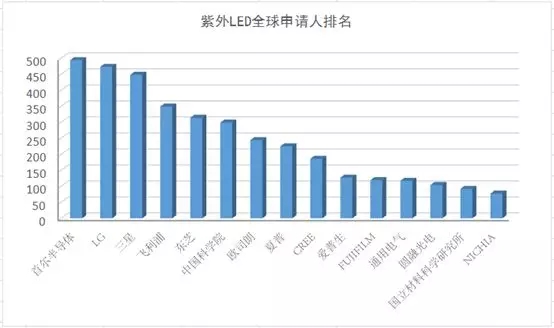

图3 紫外LED全球申请人排名

　　图3显示了紫外LED全球专利申请排名前十五位的申请人，排在前三位的分别是首尔半导体、LG以及三星，可见这三位半导体领域巨头企业在紫外LED领域的布局走在较前列。而飞利浦、东芝、欧司朗的申请量也排名很靠前，飞利浦在医疗保健、照明、智能家居等领域均有涉及，其排名的位置也足以可见其对紫外LED布局的重视。东芝是日本有名的半导体制造商，其涉及有数码产品、家电、电子元器件、社会基础设施以及能源等多个领域，由其申请量也足以可见东芝对紫外LED的重视。仅次于东芝的是我国的中国科学院，中科院下属的科研院所较多，总的来说数量上较多也是合理的，近年来我国在LED领域的发展状况有所提升，这也从以我国院校为代表的中科院的申请量上可见一斑。除了前五位的半导体巨头，还有欧司朗、夏普、科锐、爱普生、富士胶片、通用电气、日本的国立材料科学研究所以及日亚化工，由此可以看出，在紫外LED领域，半导体巨头企业占绝大多数。除了中科院之外，我们还有看到一位我国企业圆融光电，这足以可见，我国紫外LED也在全球紫外LED领域占据着一定的地位。

4 紫外LED全球地域分布

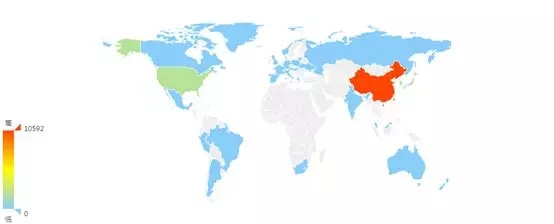

图4 紫外LED全球专利申请地域分布图

　　图4显示了紫外LED全球专利申请地域分布情况。可以看出，紫外LED的申请量随着颜色由蓝绿黄橙红的次序依次上升，紫外LED相关专利在中国的申请量遥遥领先于第二位的韩国，位于第三位的是美国，位于第四位的是日本，然后依次是世界知识产权组织（WIPO）、欧洲（EPO）、中国台湾、德国、印度、加拿大、英国等国家，这足以看出我国在紫外LED领域的重要程度。

5 紫外LED竞争者分析

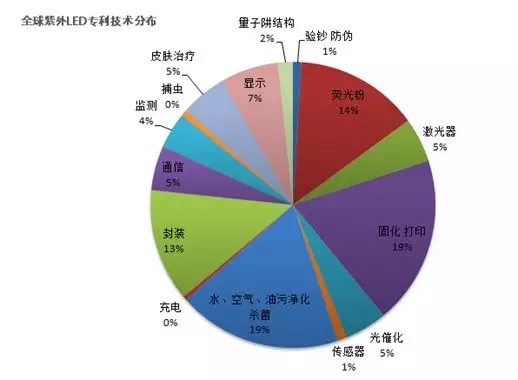

图5 紫外LED竞争者分析

　　图5显示了全球紫外LED专利技术分布情况。可以看出，杀菌净化以及固化打印这两大领域的申请量较多，其中紫外LED在杀菌净化领域所占的比例约为19%，其中主要涉及到水、空气以及油污等杀菌净化领域；约19%的申请量为固化打印，其中主要涉及到油墨印刷打印、光树脂、涂料涂层的硬化固化等领域；荧光粉领域的申请量也较多，占据了大约14%的申请量；封装领域的申请量约占据13%，其中该封装领域中主要涉及的是封装结构的设置、焊接相关的申请、粘结、树脂、透镜以及支架等相关的内容；紫外光通信的申请量占据了5%，激光器、显示等领域的申请量均在11％以下；捕虫以及充电的申请量均不到１％。

　　综上所述，紫外LED的应用范围较广泛，市场需求大，前景较好，实力雄厚的科技型企业纷纷进行专利布局，因此如需进入该领域，建议提前对相关的技术进行深入了解，找准空白点介入。
