专利名称：一种多通道同步实时数字化光声成像装置及方法
专利号＼申请号：2012100623713
注 册 地：中国
专利类型：发明
专利领域：电学
联 系 人：温建梅
联系方式：020-38743199
简介说明：
当前权利人：华南师范大学

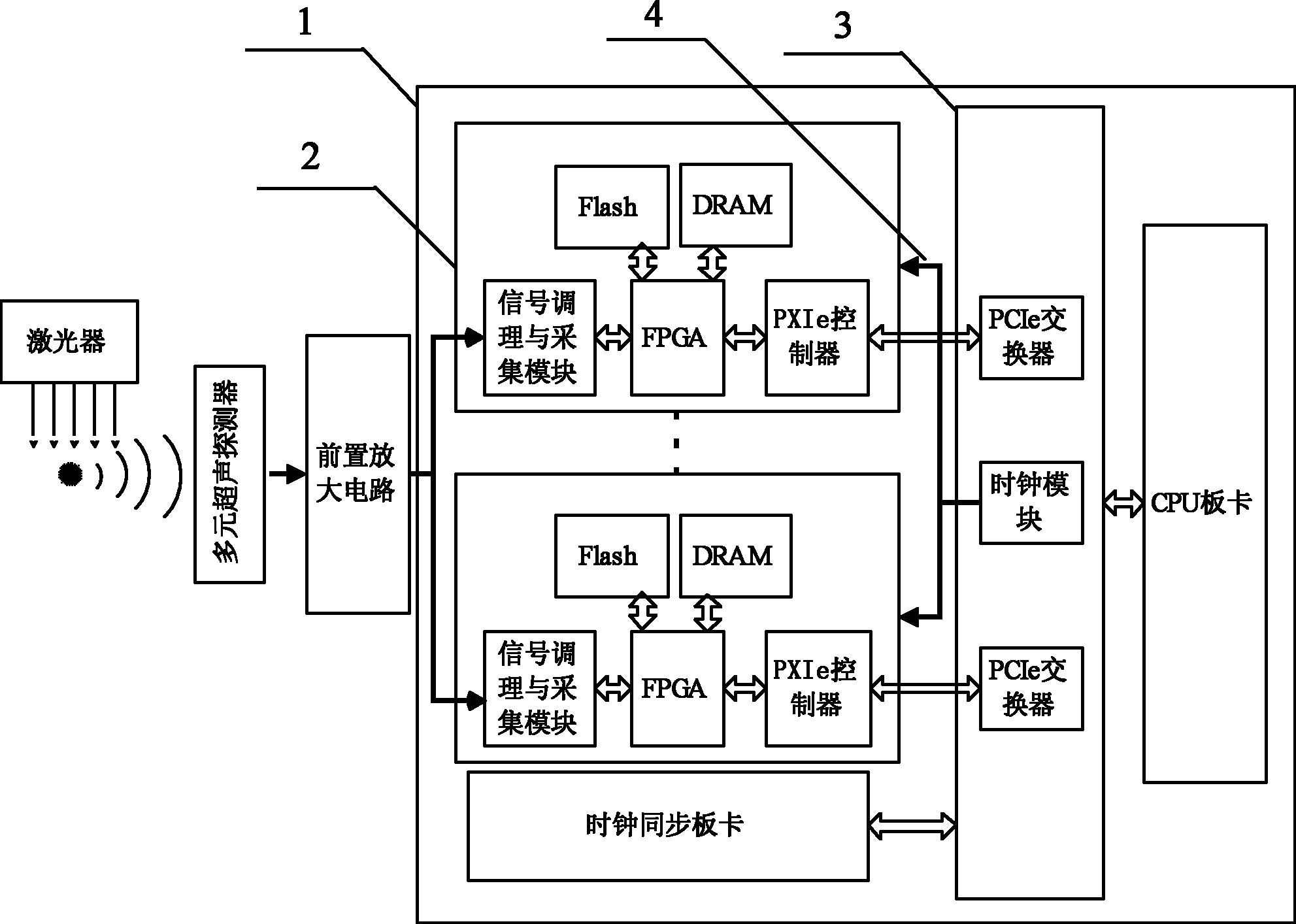

本发明公开了一种多通道同步实时数字化光声成像装置及方法，装置包括激光器、多元超声探测器、前置放大电路和数据成像处理单元，数据成像处理单元包括FPGA采集卡、时钟同步板卡、PXIe背板、CPU板卡，可以实现至少32路同步光声信号采集处理。方法是多元超声探测器同步接收生物组织上因激光照射产生的光声信号，经放大后分别传送到若干个FPGA采集卡；每个FPGA采集卡对信号进行预处理、去卷积、连续小波变换、声光衰减补偿，然后以P2P方式传输到一块FPGA采集卡上采用2-D滤波反投影算法进行成像处理，最后将结构传输到上位机上。本发明是在FPGA处理器上完成的，并且模块化的设计简化了大规模探测器的扩展，有利于光声成像系统的临床应用。
