专利名称：聚二烯丙基二甲基氯化铵修饰磁粒及制备和除菌中的应用

专利号＼申请号：2015101418442

注 册 地：中国

专利类型：发明

专利领域：化学

联 系 人：温建梅
联系方式：020-38743199
简介说明：
当前权利人：华南师范大学
本发明属于超顺磁性功能材料技术领域，公开了一种表面带有大量正电荷的聚二烯丙基二甲基氯化铵修饰磁粒(PDDA@Fe3O4)及其制备方法和在去除致病菌中的应用。该磁粒由包括以下步骤的方法制备得到：将Fe3O4磁粒超声分散到有机溶剂中，调节pH至碱性，搅拌下加入四乙氧基硅烷反应，磁场分离，洗涤，烘干，得到SiO2@Fe3O4磁粒；将其分散在盐酸溶液中，洗涤，然后加入到PDDA的氯化钠溶液，搅拌反应，磁场分离，洗涤，烘干，得到PDDA@Fe3O4磁粒。本发明的磁粒呈球性好，粒度分布均一，约200nm，物化性能稳定，磁饱和度为68.3emu·g?1；表面带有大量正电荷，可广泛应用于去除致病菌中。

专利名称：自支撑的锂离子电池凝胶聚合物电解质、其专用聚合物及其制备方法和应用

专利号＼申请号：2008100295695

注 册 地：中国

专利类型：发明

专利领域：化学

联 系 人：温建梅
联系方式：020-38743199
简介说明：
当前权利人：华南师范大学

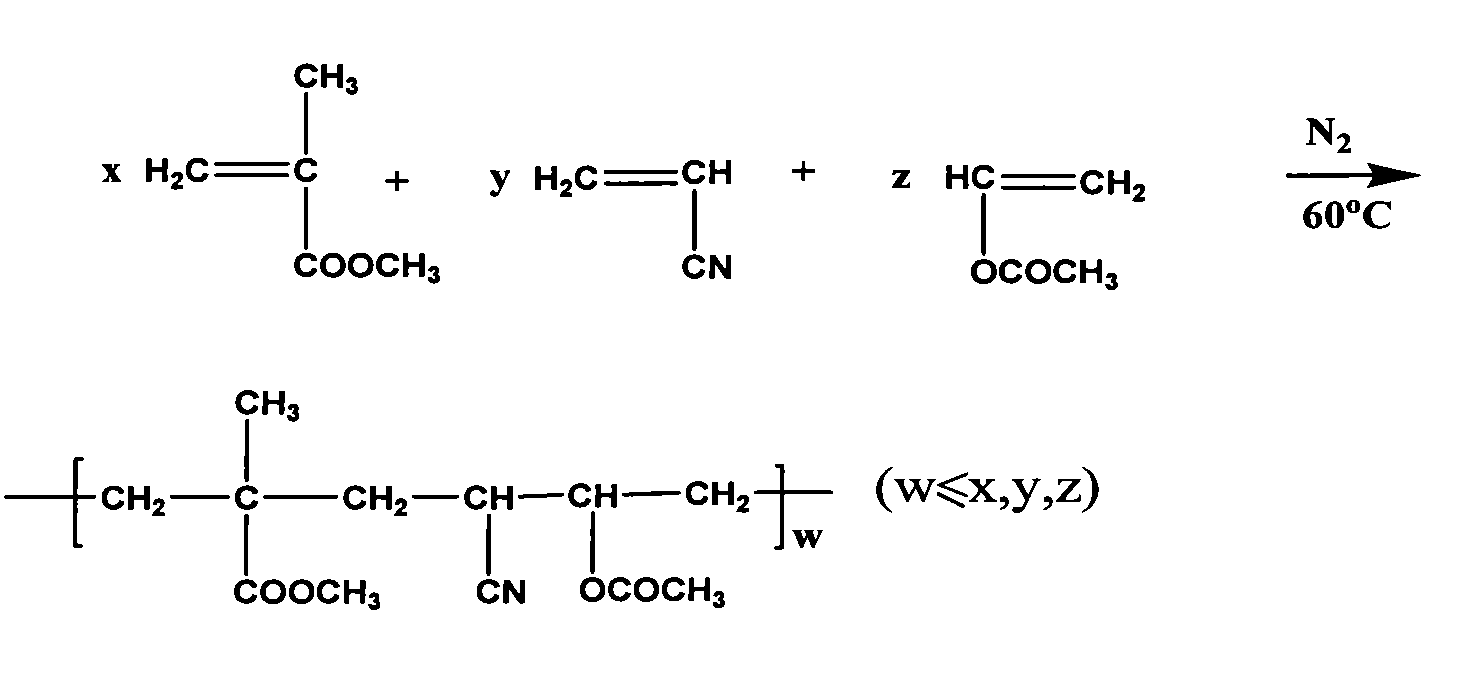

本发明公开了一种自支撑的锂离子电池凝胶聚合物电解质及其制备方法和应用。本发明首先通过甲基丙烯酸甲酯和丙烯腈及乙酸乙烯酯单体的乳液聚合得到它们的三元聚合物。将此聚合物粉末溶解于N-N二甲基甲酰胺中得到粘稠的凝胶并涂布在玻璃板上，将凝胶放进水槽中引发相转移，进一步干燥得到自支撑的锂离子电池凝胶聚合物膜。将膜浸泡在电解液中，即得到凝胶聚合物电解质。本发明的凝胶聚合物电解质在室温下的离子电导率高达3.48×10-3S·cm-1，电化学稳定窗口可达5.6V(vs.Li/Li+)，锂离子迁移数也到达0.51。本发明工艺简单，原料便宜易得，适用于聚合物锂离子工业化生产。

专利名称：利用静电纺丝制备锂离子电池g-C3N4/硅碳负极材料的方法及其应用

专利号＼申请号：2018112013547

注 册 地：中国

专利类型：发明

专利领域：化学

联 系 人：温建梅
联系方式：020-38743199
简介说明：
当前权利人：华南师范大学

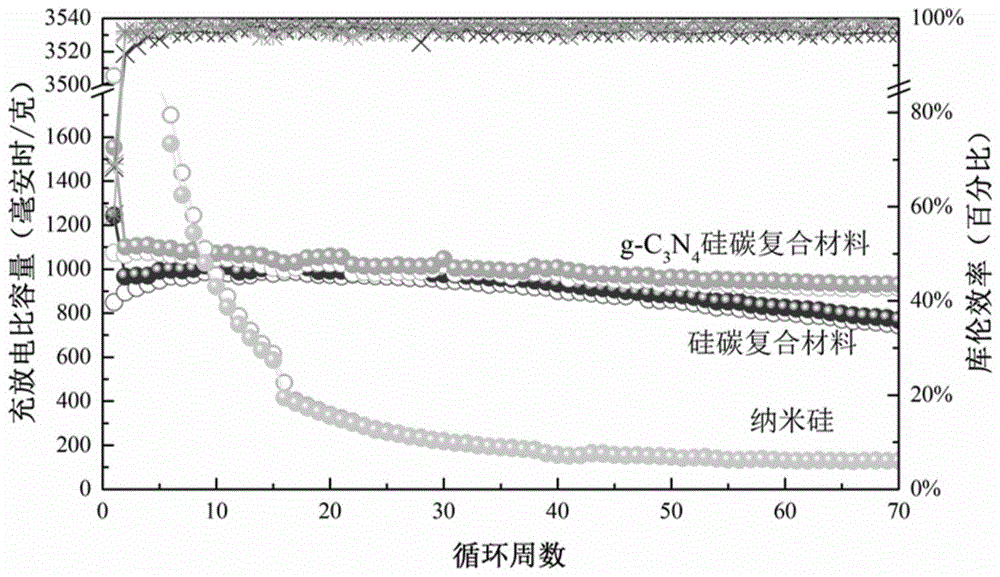

本发明公开了一种利用静电纺丝制备锂离子电池g?C3N4/硅碳负极材料的方法。该方法包括如下步骤：(1)将聚乙烯吡咯烷酮加入到N, N?二甲基甲酰胺中，得到聚乙烯吡咯烷酮溶液；(2)将纳米硅加入到聚乙烯吡咯烷酮溶液中，得到混合溶液A；(3)将尿素加入到混合溶液A中，得到混合溶液B；(4)将混合溶液B进行静电纺丝，得到硅聚合物复合材料；(5)将硅聚合物复合材料置于惰性气体环境中，升温至200～400℃恒温保持3～6小时，然后升温至500～700℃恒温保持3～6小时，得到锂离子电池g?C3N4/硅碳负极材料。本发明制备的锂离子电池g?C3N4/硅碳负极材料具体首比容量高、循环稳定以及倍率性能好等优点。
