导读：1951年，世界首台超声波清洗机问世。作为一种综合了多学科知识和技术的应用技术，超声波清洗技术的应用非常广泛。尤其是进入70年代后，先进的发达国家已将超声波清洗应用于电子线路板、电子零件、发动机、光学元件等工业产品的清洗工艺环节。目前，超声波洗碗机几乎还只应用于商业洗碗机领域，主要应用于宾馆、饭店、学校食堂等大型用餐场合。本文将从超声波式洗碗机的工作原理、专利申请趋势、专利市场国分布等角度分析该类型洗碗机的专利情况。

01　工作原理

图1 JP4356522B2专利附图

　　如图1所示，松下公司布局的超声波洗碗机专利，标号29为超声波振荡器。超声波洗碗机的工作原理如下：当超声波经过液体介质时，将以极高的频率压迫液体介质振动，使液体分子产生正负交变的冲击波。当声强达到一定数值时，液体中急剧生长微小空化气泡并瞬时强烈闭合，产生强烈的微爆炸和冲击波使被清洗物表面的污物遭到破坏，并从被清洗表面脱落下来。虽然每个空化气泡的作用并不大，但每秒钟有上亿个空化气泡在作用，就具有很好的清洗效果。

02　专利申请趋势分析

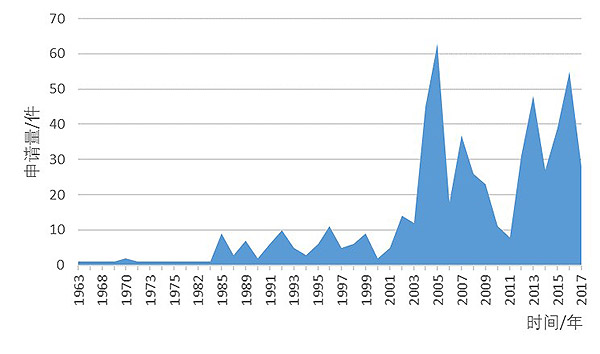

图2 超声波式洗碗机专利申请趋势图

　　在超声波技术刚开始发展的二三十年间，超声波式洗碗机专利申请量较少，此时超声波还没有成熟应用于洗碗机领域。自1980年后，超声波洗碗机的专利申请量开始呈现波动式，到2005年左右，随着洗碗机领域的研发热度的持续增高，此时超声波式洗碗机也成了各企业研发的重要方向。2006年至2011年期间，超声波式洗碗机的研发热度降低，但是近年来超声波式洗碗机又重新得到关注，专利申请量呈现波动式增长。

03　专利市场国分布分析

图3 超声波式洗碗机市场国分布图

　　从超声波式洗碗机市场国分布图可以看出，专利申请量排名前五的市场国中，2000年以前在超声波式洗碗机领域布局专利的国家有中、韩、日、德国。2000年至2010年，超声波式洗碗机的研发应该进入了研发热度期，此时韩国和日本在超声波式洗碗机领域的专利布局较为密集，中国也布局了一些专利。2010年之后，中国在超声波式洗碗机领域的专利布局较为突出，专利申请量持续增加。韩国、美国在2010年后也有少量专利布局，但日本、德国近年减少了超声波式洗碗机的市场布局，专利申请量较少。

　　超声波洗碗机相对于其他类型的洗碗机具备省电、噪音小、结构简单、使用寿命长、不需专用洗涤剂、洁净度高等优势。虽然目前该类型洗碗机还主要应用于商业洗碗机，相信在不久的将来，超声波洗碗机将以其优势快速进入家用洗碗机领域。
